Viaducto Arco del Barranco de Erques

dots

Tenerife, España

Articulo inforvial
  • 120
    t

    Peso

  • 23
    ,20 m

    Anchura total tablero

  • Plazo de ejecución

    16

    Meses

  • +
    80

    Personas

Premio Potencia

Honrado por POTENCIA

Ver más

Construido sobre el Barranco de Erques en la isla de Tenerife, en el archipiélago canario, este viaducto pertenece a la nueva carretera de Adeje y Santiago del Teide y su conexión con el puerto de Fonsalía.

Los condicionantes medioambientales de la ubicación del viaducto condujeron al diseño de una estructura cuya tipología y procedimiento constructivo minimizasen la afección sobre el valle y, al mismo tiempo, que encajasen de una manera adecuada en el entorno del cual forma parte.

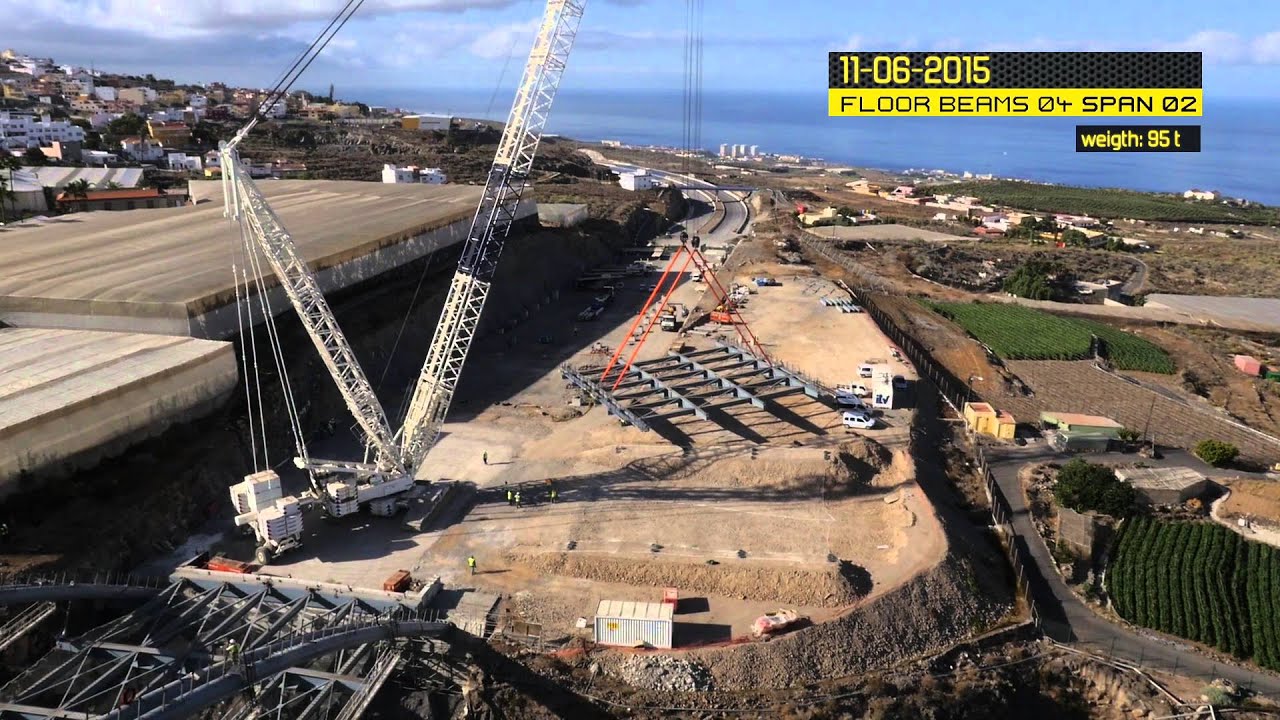

La obra consta de un puente arco que salva una luz de 110 m de tablero intermedio, suspendido mediante péndolas. Cada arco es doble y su sección transversal está compuesta por dos tubos, unidos entre sí a través de diafragmas que forman los nudos en cada péndola, dispuestas cada 10 m. Las péndolas son, a su vez, cables cerrados de acero de alto límite elástico. El tablero es un emparrillado metálico, formado por vigas transversales de 26 m de longitud y canto variable, y vigas longitudinales. Sobre la estructura metálica se dispone una losa de hormigón armado, para materializar la superficie de rodadura de los vehículos.

En este proyecto se ha utilizado un hormigón autocompactable, con una resistencia a compresión de 50MPa con propiedades de expansivas. Esto ha permitido prescindir de los pernos conectadores, que se utilizan habitualmente para garantizar la colaboración solidaria entre acero y hormigón en el propio arco.
