Madrid, España
En la ciudad de Madrid se encuentra el Hospital más sostenible de Europa con certificación LEED PLATINO en la modalidad Healthcare, específica para Hospitales.
En la ciudad de Madrid se encuentra el Hospital más sostenible de Europa con certificación LEED PLATINO en la modalidad Healthcare, específica para Hospitales. LEED (Leadership in Energy and Environmental Design) es una certificación americana, cuyo Organismo Evaluador es US Green Building Council (USGBC) que reconoce la excelencia en el diseño, construcción, operación y mantenimiento de edificios e instalaciones desde un punto de vista ambiental. Es considerado el estándar más exigente del mundo en construcción de nuevos edificios.
Se ha apostado por una edificación LEED, por lo que la exigencia para el uso de materiales y los métodos constructivos han sido muy elevadas.
Los trabajos realizados de saneamiento consisten en la instalación tres líneas independientes de tuberías de PPR insonorizado. Una para pluviales, otra para fecales y otra para aguas grises. Suministro e instalación de los equipos de tratamiento de aguas y bombas para los tres pozos de acumulación. Las recogidas de pluviales y grises son tratadas en un aljibe para su reutilización en los fluxores.
Los trabajos de fontanería consisten en la distribución por todas las plantas de una línea de agua fría otra para fluxores y una para agua caliente junto con la instalación de los aparatos sanitarios y la grifería.
Para la distribución de fontanería, las tuberías son de PPR, se suministra e instalan dos equipos de presión compuestos por dos bombas compactas de 16.2m3/h para agua fría y 29.7m3/h para fluxores y dos equipos de cloración. La acometida de agua se realiza en polietileno de 110mm, con un armario para contador en exterior. Se instalan ocho contadores de agua en distintos consumidores por requerimiento leed.
Estas instalaciones permiten el ahorro en el consumo del agua través del sistema de recuperación de aguas grises, que son almacenadas, tratadas y utilizadas en un circuito de aguas recicladas para inodoros. El volumen de agua de lavabos y duchas recuperado diariamente es de 8.000 litros, y las necesidades diarias de agua reciclada son de 13.800 litros. La reutilización de los 8.000 litros de agua «nueva» permite un ahorro anual de casi 3 millones de litros de agua, que suponen el 57% de las necesidades de las descargas de los inodoros.
La instalación de clima la compone:
- Instalación de 2 enfriadoras de la marca y modelo DAIKIN GOLD con un EER de 3,17.

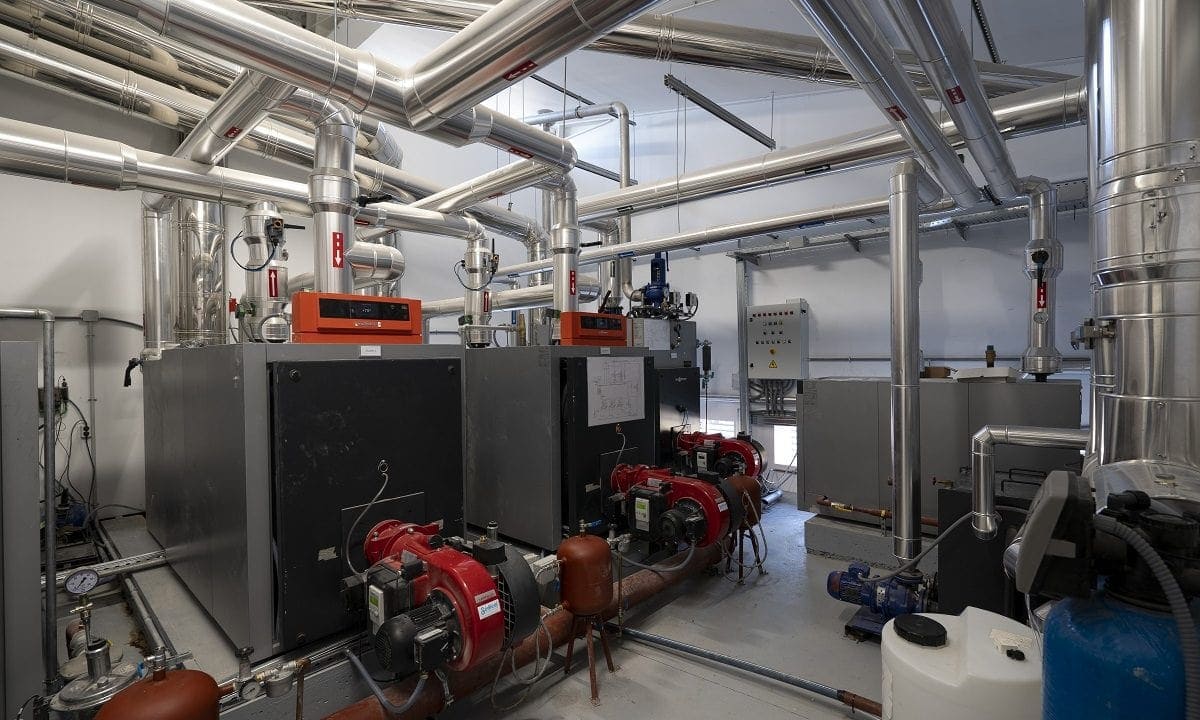

- Instalación de 3 calderas con una eficiencia del 90% (PCI).
- Instalación de recuperadores de calor del sistema de ventilación.
- Incorporación de la tecnología FreeCooling.
- Recuperador de calor de los condensados del sistema de HVAC.
- Las instalaciones de tuberías son en acero negro estirado con circuitos independientes para
la distribución de agua fría y caliente de los 136 fancoils y 20 climatizadoras - Instalación de conductos de chapa, difusión y filtros absolutos para la planta quirúrgica
- Ventilación de garajes con extractores y ventiladores instalados en la cubierta, presurización
de tres escaleras y compuertas cortafuegos motorizadas para los distintos sectores de
incendios - Producción de vapor para las climatizadoras suministrando las lanzas, valvulería y tuberías
en acero inoxidable - La instalación de agua caliente solar se realiza con 52 colectores de tubos de vacío
instalados, sobre la fachada sur con tuberías de cobre y dos depósitos de acumulación de
3500L con intercambiadores y aerotermo . - Para la producción de agua caliente sanitaria se instalan dos depósitos acumuladores de
1000L con intercambiadores marca Sedical. - Suministro e instalación de bombas con variador en sendos circuitos de primario y frío. Para
el control energético se ha dotado de contadores de energía en los dos circuitos de
producción tanto en calor como en el de frío y en la recuperación de las enfriadoras - Instalación de chimeneas de calderas y de cocina.
Así mismo todas las instalaciones de tuberías en exterior y en salas técnicas se han recubierto con aluminio.
Se ha realizado una simulación energética con Energy Plus y el ahorro económico aproximado en gasto energético es del 42% con respecto a un edificio de referencia similar. Así, el hospital será capaz de ahorrar:
- 88% de la climatización de invierno
- 52% de gas natural consumido en la generación aire acondicionado
-
88 %
De ahorro en la climatización de invierno
-
52 %
Menos de gas natural consumido en la generación de aire acondicionado
-
8.000
Litros, volumen de agua de lavabos y duchas recuperado diariamente
