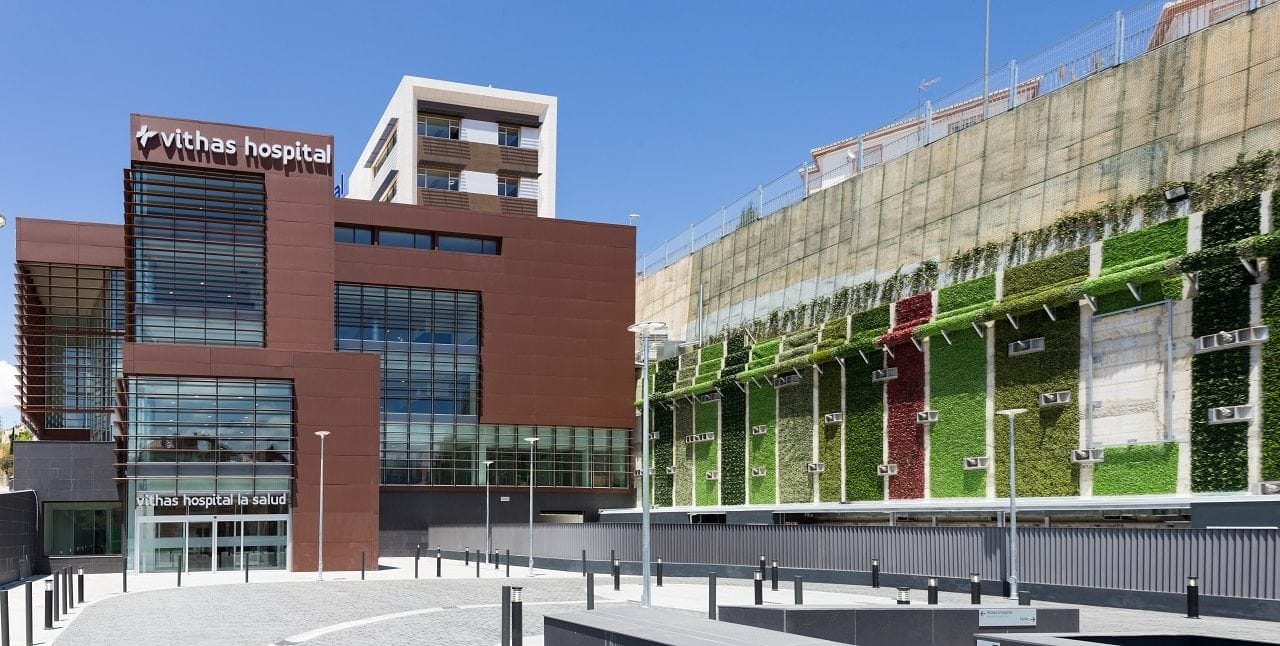

Instalaciones en el Hospital Vithas Granada

dots

Granada, Spain

  • 111

    Paneles solares

  • 4117

    Luminaria alta eficacia

  • 1149

    Equipos de iluminación

  • 46
    km

    Líneas eléctricas

El Hospital Vithas Granada se ha diseñado y construido con criterios de alta eficiencia energética, para ser respetuoso con el medio ambiente.

Instalación climatización


El hospital presenta una instalación de climatización basada en una central de producción de agua refrigerada y agua caliente de alta eficiencia.


29 climatizadores cuya potencia frigorífica en total es de 637 kW y 733 kW de calor. Dichos climatizadores suministran un caudal total de 129.000 m³/h y presentan en su mayoría, secciones de recuperación de calor, sección de freecooling y caudal variable en ventilador de impulsión y retorno.


Humectación de vapor, para garantizar unos niveles de temperatura adecuados y también un nivel de humedad óptima dentro del edificio hospitalario. Los humectadores son eléctricos y en los equipos grandes son a gas, optimizándose de esta forma el consumo energético de la instalación.

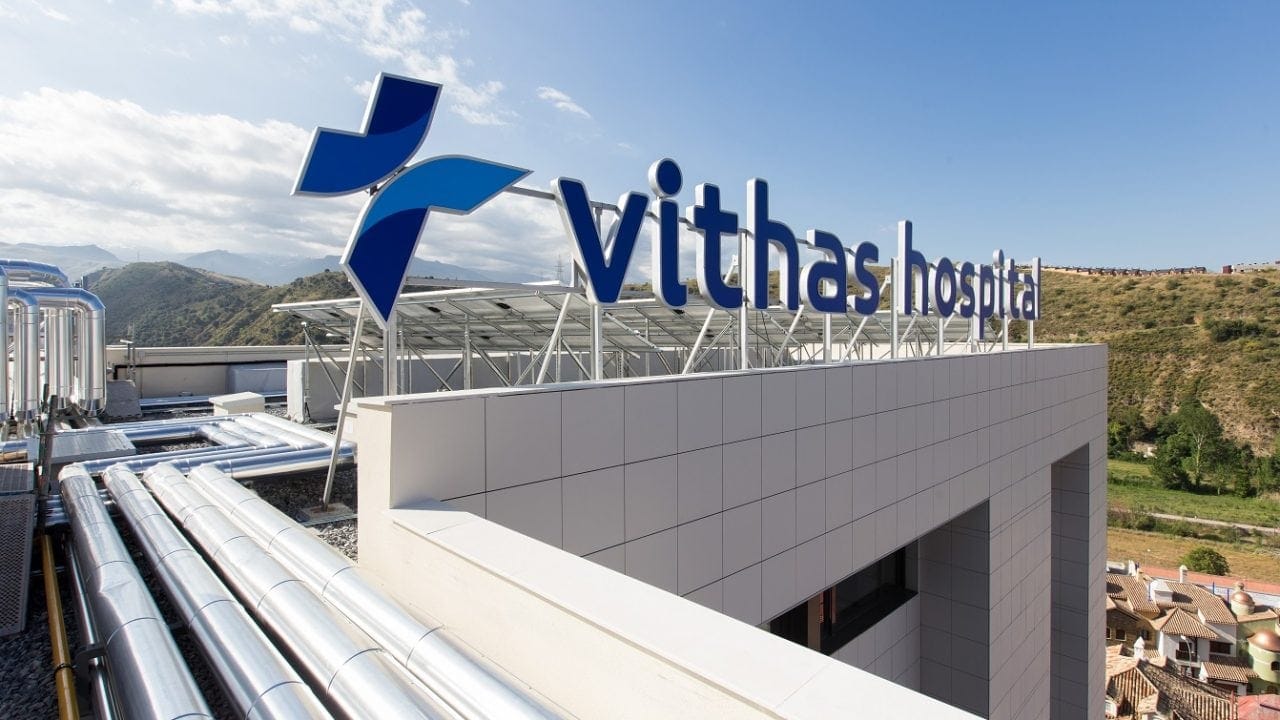

Los climatizadores se encuentran ubicados en la cubierta del edificio y en la zona técnica del nivel 1. Desde ambas zonas salen unas redes de conductos hacia los distintos locales a climatizar. Las redes de conductos están formas por 15.893 m² de conductos de chapa galvanizada, 1540 ml de conducto circular, 5720 m² de conducto de fibra y 820 m² de conducto resistente al fuego.


2 enfriadoras condensadas por aire ubicadas en la cubierta del edificio de 573 kW y 329 kW de potencia frigorífica. Ambos equipos trabajan en paralelo, si bien el equipo menor está dimensionado para abastecer de agua refrigerada en zonas críticas. Además destacan:


2 calderas de condensación de 415 kW de potencia de calor cada una. Dichas calderas presentan una elevada eficiencia al recuperar el calor de condensación del agua presente en los humos de combustión de las propias calderas.


10 colectores solares de vacío para generar calor de forma gratuita para producción de ACS y a la enfriadora de servicios críticos se le ha dotado de un segundo condensador, de forma que cuando dicho equipo genere agua fría necesaria para la instalación de climatización, produzca de forma gratuita ACS.


28 bombas circuladoras, la mayoría de caudal variable (gran eficiencia) a través de una red de tuberías de 16.907 m hacia los elementos terminales.


133 inductores para climatizar zonas hospitalarias y 167 fancoils para climatizar consultas y pequeñas zonas repartidas por el resto del hospital.


Se completa con una serie de equipos de expansión directa que dan servicio principalmente a las zonas técnicas. Instalaciones especiales para resonancia magnética, quirófanos, UCI y demás servicios quirúrgicos.

La instalación eléctrica cuenta con:

  • 3 transformadores de 800 kVA de potencia unitaria que permiten alimentar en BT (400/230 V) Todo el centro hospitalario. 1 grupo electrógeno de 900 kVA desde donde se pueden alimentar los servicios de emergencia en caso de fallo de suministro eléctrico de alumbrado, tomas de fuerza y equipos.
  • 16 Sais (sistema de alimentación ininterrumpido), desde donde se alimentan los servicios más críticos que no admiten microcortes en la alimentación eléctrica. La potencia total es de 390 kVA
  • Cuadro General de Bajas Tensión (CGBT), desde donde se alimentan los cuadros secundarios repartidos por el hospital
  • 155 cuadros eléctricos, desde el cuadro general se alimentan los distintos cuadros secundarios y de estos los cuadros terciarios. Los cuadros repartidos por el hospital, desde donde se alimentan los aparatos.
  • 4117 luminarias instaladas en el hospital son equipos de alta eficiencia en su mayoría de tecnología LED y 4529 mecanismos (entre pulsadores, tomas simples, dobles, etc).
  • 1149 equipos autónomos de iluminación de emergencia, que se encienden de forma automática ante un fallo de suministro eléctrico y que tienen una batería con 2 horas de autonomía, de forma que permitan una evacuación del hospital en caso de emergencia.

Las líneas eléctricas entre cuadros secundarios y canalizaciones eléctricas, suman un total de 46 km, de los cuales 16,5 km, son resistentes al fuego. Por otro lado se han instalado un total de 8 km de bandejas y un total de 313 km de cable de pequeñas secciones para alimentaciones de los puntos de alumbrado, puntos de fuerza.

Instalación fotovoltaica


Se ha realizado una instalación solar fotovoltaica que genera electricidad en B.T. para autoconsumo del hospital. La instalación consta de un total de 111 paneles solares fotovoltaicos de 240 W cada uno y 2 inversores generaran una media de 50 MWh al año con el consiguiente ahorro directo en la tarifa eléctrica.
