Instalaciones en Castellana 76, Madrid

dots

Madrid, España

El edificio situado en el Paseo de la castellana 76 en Madrid consta de dos plantas de oficina y 7 plantas residenciales, también cuenta con un parquin robotizado de 5 niveles bajo rasante.

El edificio situado en el Paseo de la castellana 76 en Madrid consta de dos plantas de oficina y 7 plantas residenciales, también cuenta con un parquin robotizado de 5 niveles bajo rasante.

La climatización del edificio se resuelve con dos energías renovables geotermia y aerotermia de alto rendimiento.

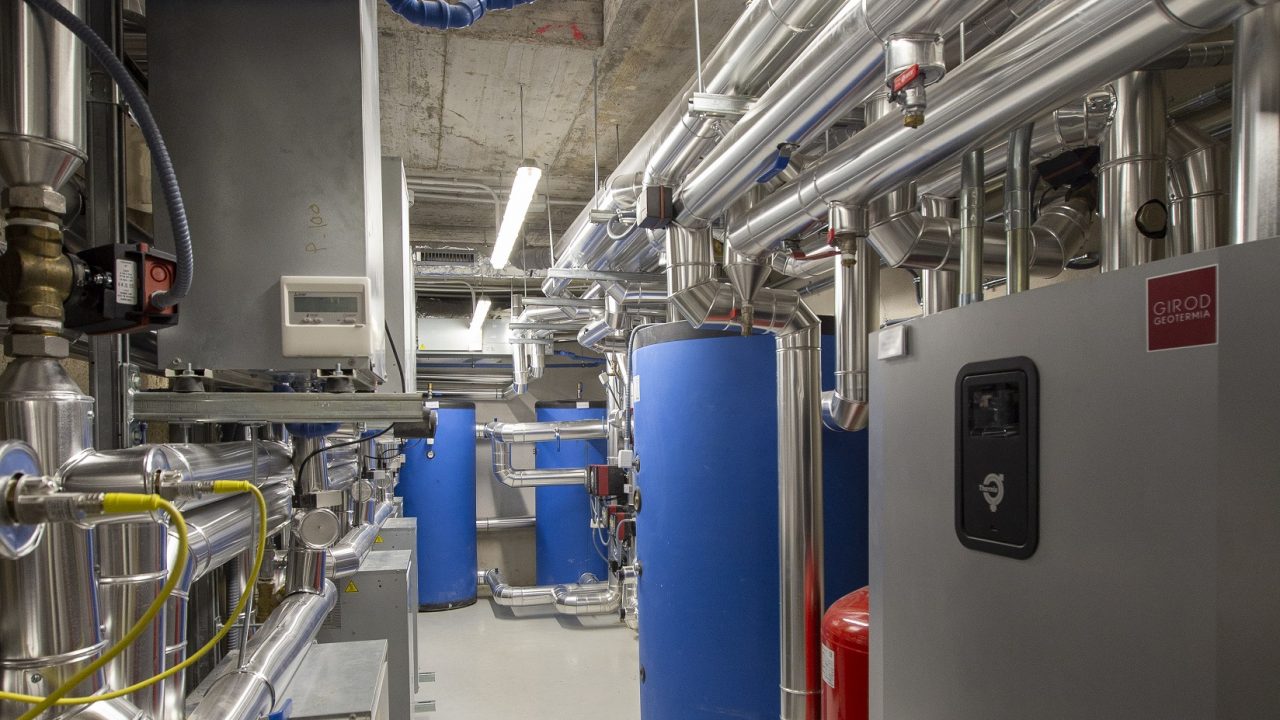

La obtención de energía de geotermia se realiza mediante un campo de captación formado por 15 pozos de sondeos y una profundidad de 150 metros cada uno, esta instalación se combina con una bomba de calor de geotermia Termia Mega XL. En el caso de aerotermia es un sistema Ecodan City Multi formado por 10 unidades exteriores con recuperador de calor combinadas con unidades interiores.

En la zona de vivienda es un sistema centralizado que nos permite alimentar el suelo radiante refrescante, así como la producción de agua caliente sanitaria.

En las viviendas también cuenta con un sistema por aire VRF con recuperador de calor para minimizar las radiaciones en los paramentos verticales. Asimismo, el sistema permite utilizar la energía aerotérmica como apoyo de la energía geotérmica en aquellas situaciones en que ésta no sea capaz de cubrir la demanda energética del momento.

Para la zona de oficina únicamente existe un sistema de aerotermia por aire mediante VRF con recuperador de calor.

Tanto en viviendas como en oficina se dispone de una instalación de ventilación controlada con impulsión y extracción mecánica y recuperadores de energía de alta eficiencia.

El edificio cuanta con un sistema integral centralizado de control para una instalación eficiente según las condiciones climáticas.

Este edificio tiene un alto nivel de domótica incluido en el sistema de control tales como iluminación, climatización y seguridad son algunos de los puntos que se pueden controlar con este sistema.

En extinción y detección de incendios el parquin robotizado cuenta con detección precoz por aspiración mediante tubos de sondeos, los cuales se dividen en tres centralitas individuales que está conectada con la central de alarmas del edificio, también se cuenta con un sistema convencional de detección tanto de co2 para la zona de vehículos rodados como detectores ópticos y termovelocimétricos para el resto de zonas de oficina y cuartos técnicos. En la parte de extinción se tienen un sistema por agua nebulizada que da servicio a todas las plantas del parquin robotizado compuesto por 6 bombas de pistones para un caudal de 292 lmp a una presión máxima 140 bar, dicho grupo se abastecen de 3 depósitos de 3000 litros cada uno de ellos. En el apartado eléctrico se dispone de una BTV con 4 salidas de líneas generales de alimentación situada en fachada de planta baja. La instalación está formada por 14 suministros divididos en 9 viviendas, telecomunicaciones, recarga de vehículos, oficinas, usos comunes y parquin, la potencia total demandada es de 612012 W.

Se ha previsto un suministro eléctrico complementario mediante una instalación generadora asistida formada por un grupo electrógeno automático de 250 kVA de potencia nominal y su acople con la instalación tiene lugar en el cuadro del aparcamiento y en el cuadros de usos comunes.

La instalación de Fontanería se compone de un grupo de presión que permita el suministro a todo el edificio, pero solo entraría en funcionamiento en los casos que la presión de la red no se capaz de realizar el

suministro. El grupo de presión contará con dos depósitos de 1500 litros en paralelo, un equipo de bombeo de caudal variable con variador de frecuencia con tres bombas (2 en servicio y 1 de reserva).
